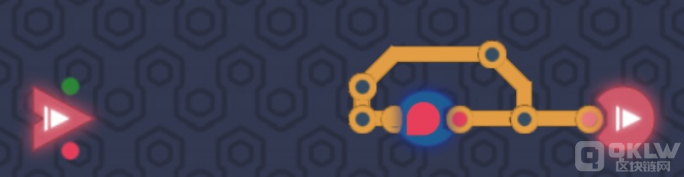

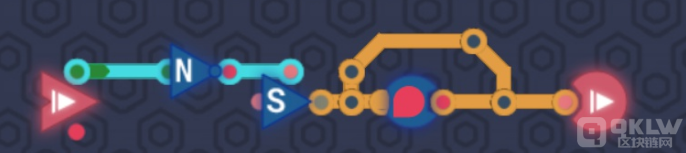

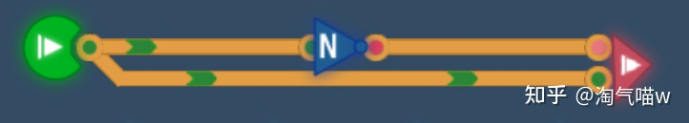

留存数据无疑需要使用延迟线，但是延迟线只能保存一刻数据，所以我们要一直刷新它。我们先构成一个循环，延迟线会一直存储数据，直到它被关闭，如下图：
我们需要一个开关来控制它何时被关闭：
当然这个开关现在起不到任何作用，我们需要把延迟线的输出值输入到开关上：
然后我们将待写入的值接入总线：

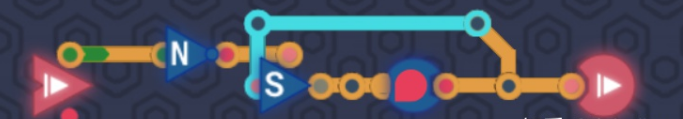

然后用一个开关来控制：

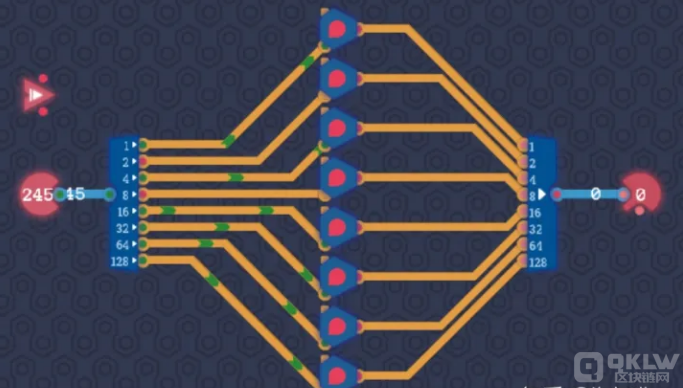

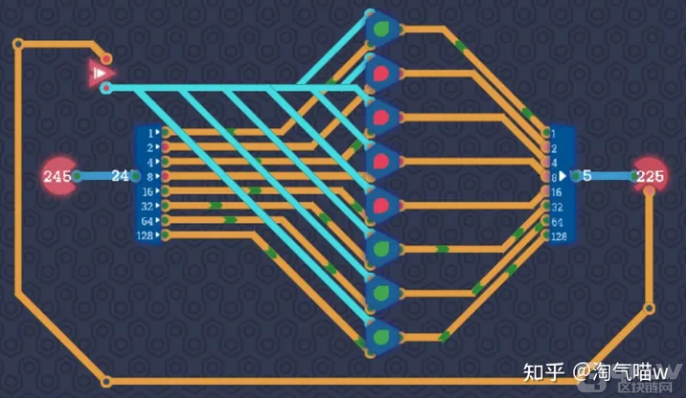

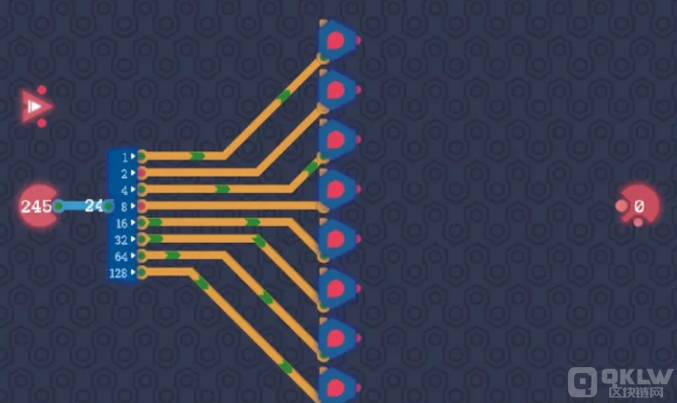

我们先制作一个可以存储8位数据的存储器。我们只有1位存储器，所以我们需要8个。将8位数据拆成8个1位数据，存储到8个存储器中：

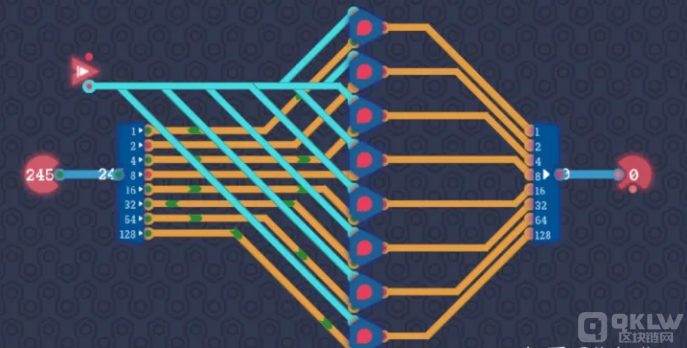

当然，我们还需要制作输出端，将存储的8个1位数据再转化为1个8位数据：
我们先制作第二个。只要将输入1连接到每个1位存储器即可：
此时，将输入0连接至输出端下方即可完成一和三：
本关的电路搭建特别简单，不需要过多解释，直接看图即可：
本元件就相当于上面的电路，可以在两路输出中选择一路。

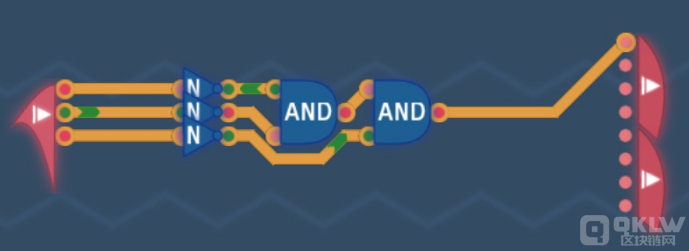

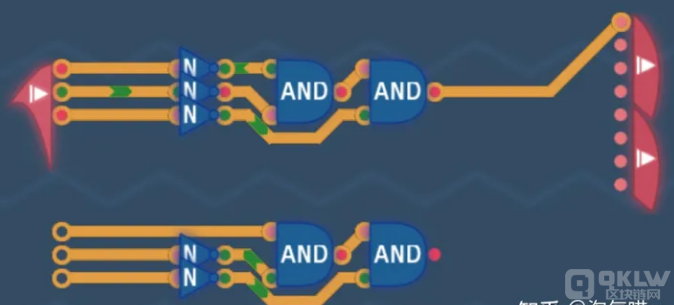

我们先制作第一套，此电路可以确定是不是三个红，如果是就输出到输出1：
然后制作第二套，因为真值表的第一行是绿色，所以我们不用放置非门：
然后再制作第三套，第二路是绿，因此第二路不需要非门：

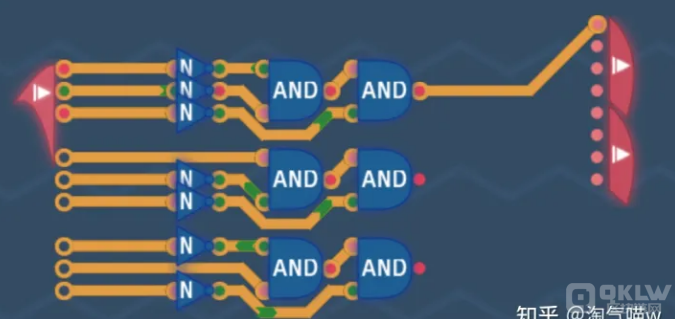

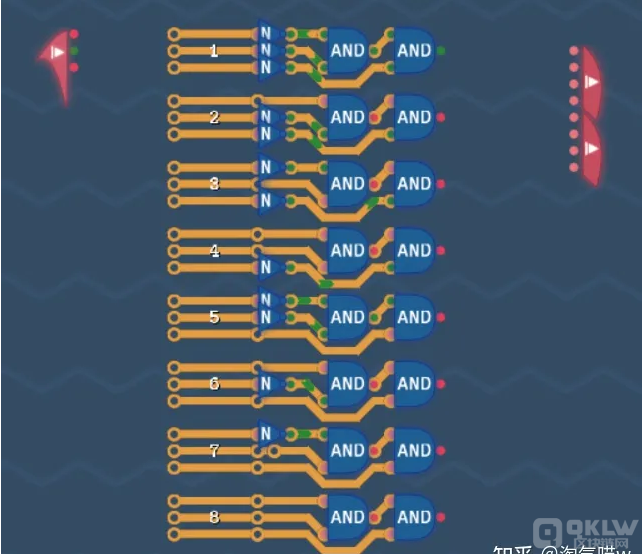

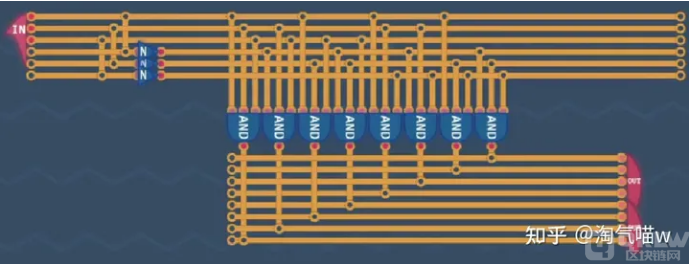

像这样将所有电路全做出来，一共8套电路：

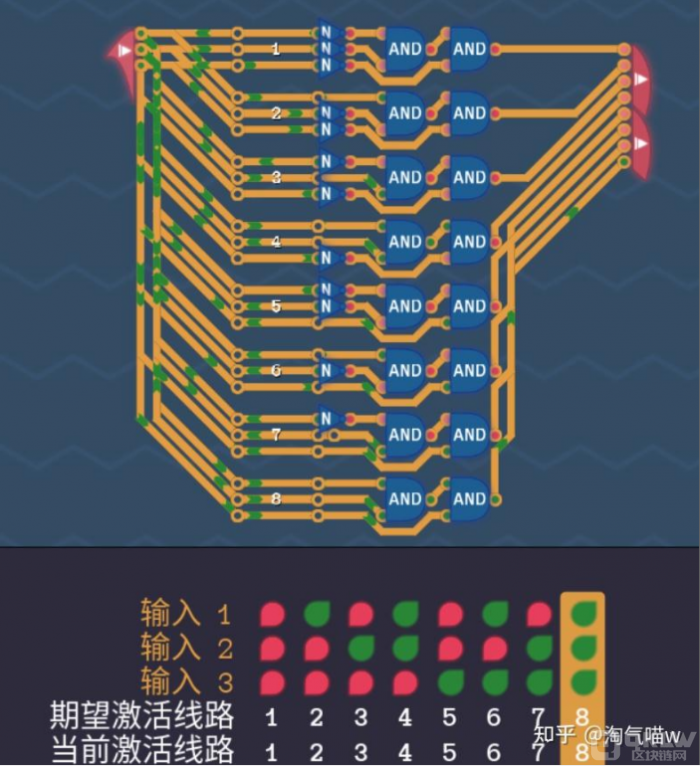

然后我们将8个电路结合起来，注意不要连错孔：
这里提供一下另一种解法：

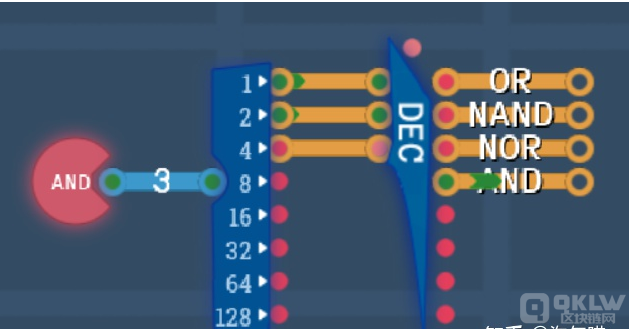

我们先将指令输入端进行解码，用到我们上一关制作的3位解码器：

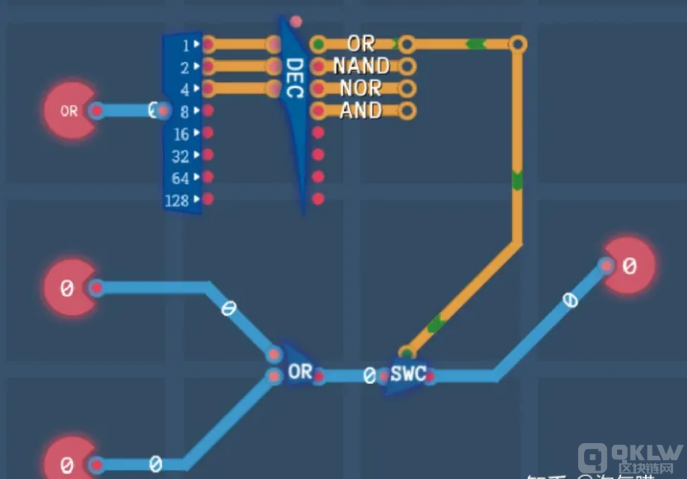

我们使用8位或元件直接处理两个数据，然后将处理结果加上8位开关，与解码器输出的OR指令路连接：

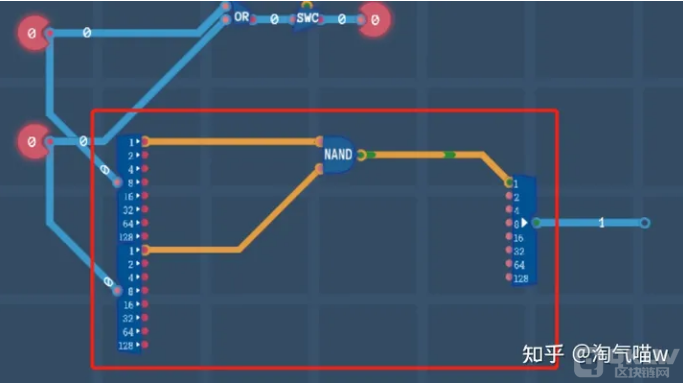

现在来制作第二条指令，即按位与非，和我们之前制作的按位或和按位非的电路相似，只是把逻辑门换成了与非门，我们用1举例：

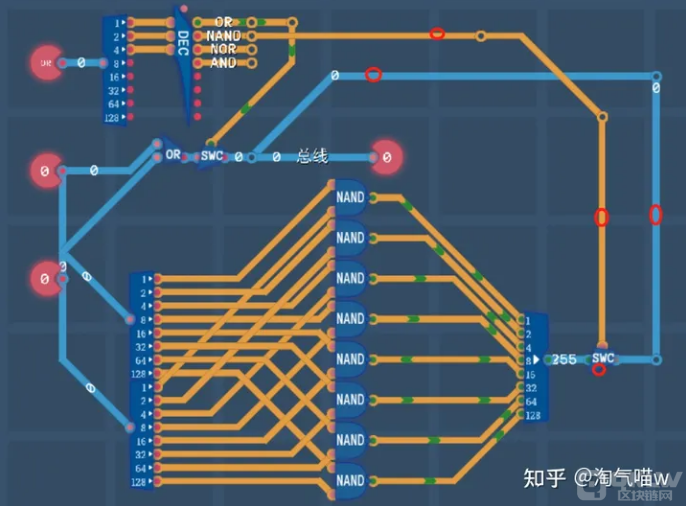

后面的也这样搭建，然后在结果路放置8位开关，让指令NAND路控制开关，将结果输出到总线：

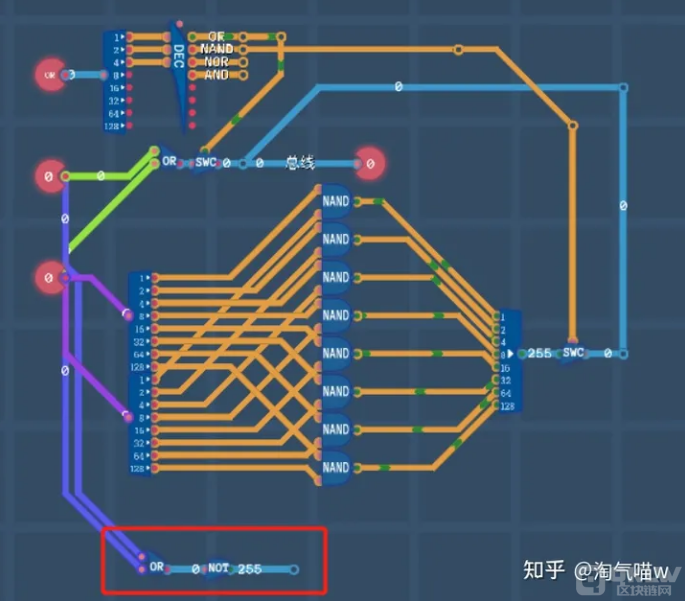

然后制作按位或非，我们已经有按位或和按位非，把它们组合就行：

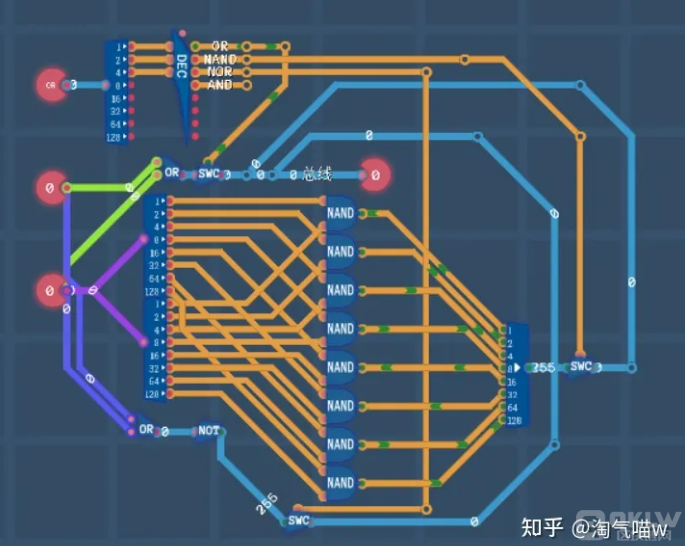

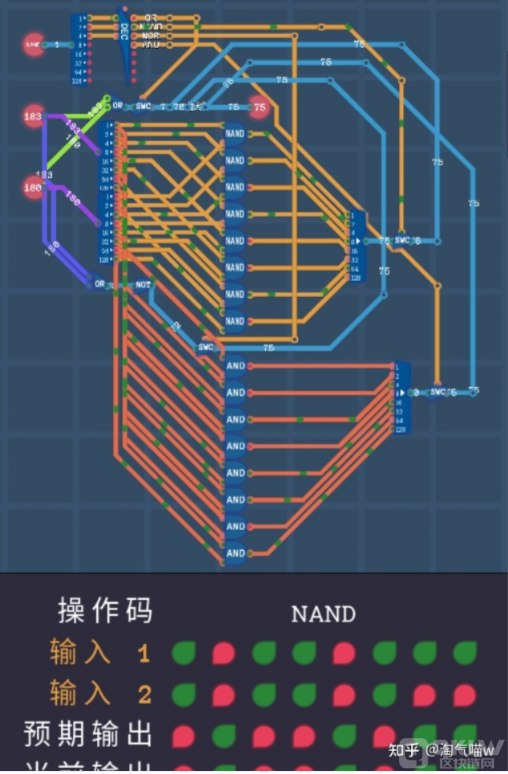

然后在结果路加开关，让NOR指令路控制，接入总线，适当调整位置节省空间：

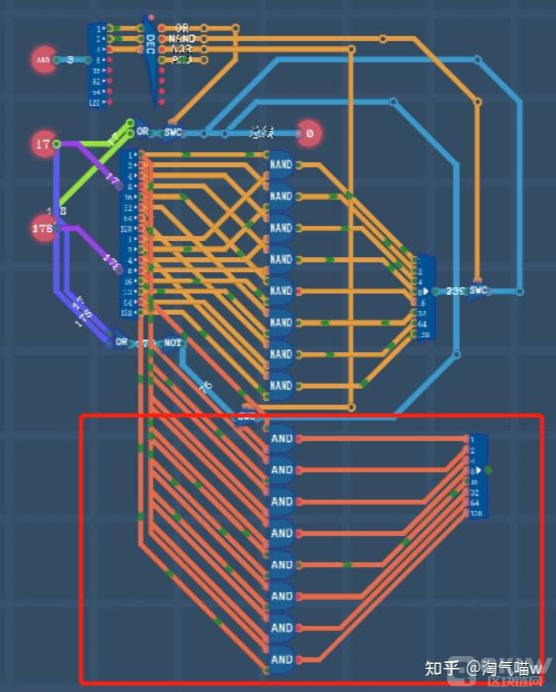

现在我们再制作按位与的电路即可：
也是同样，加开关，让指令AND控制，接入总线：
我们获得了这关里制作的3个按位操作元件：

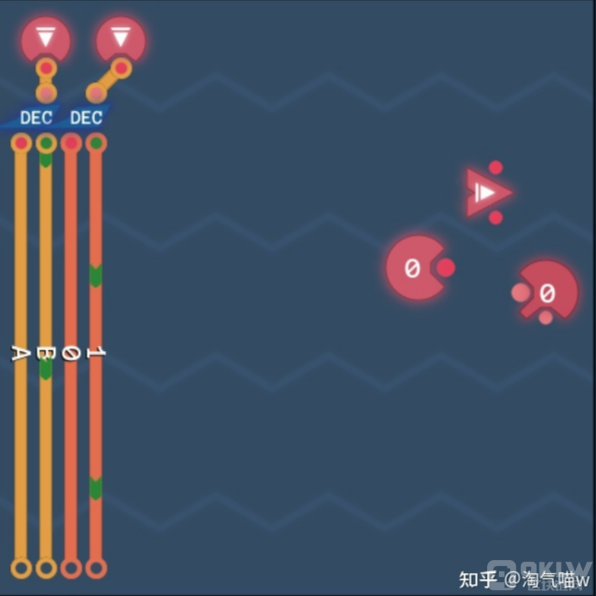

还记得我们在前讲的“宽带”吗？首先我们先将地址数据使用解码器导出成4条线路：

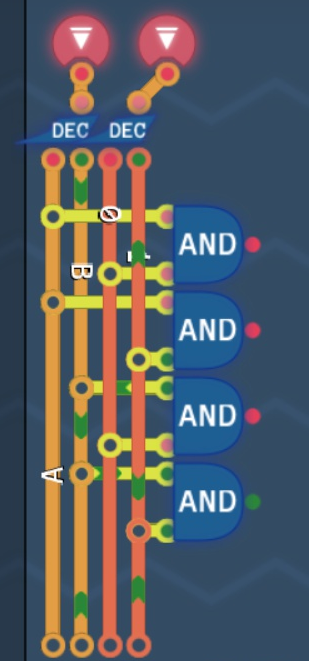

我们知道，用A、B、0、1可以组成4个地址，分别的 (A,0), (A,1), (B,0), (B,1)，我们将这4个地址用与门判断出来：

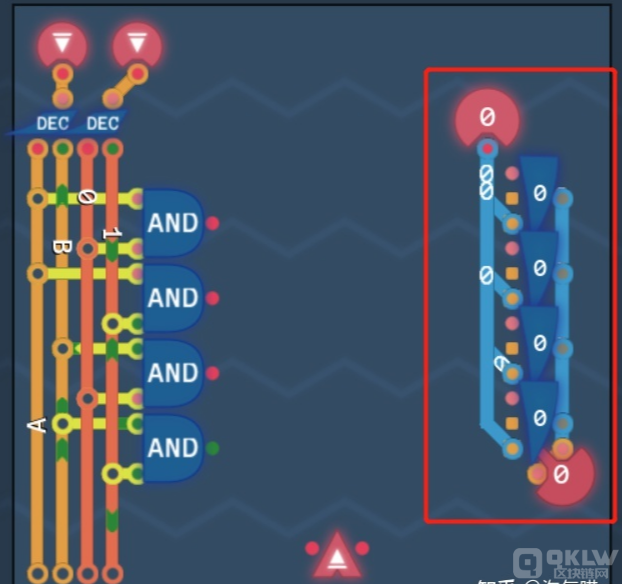

我们在输入端设置4个8位寄存器，输出结果直接接入总线，然后输出到输出端：
接下来我们只需要做到“控制”即可。需要8个与门，空间有点小，你看怎么能摆下：

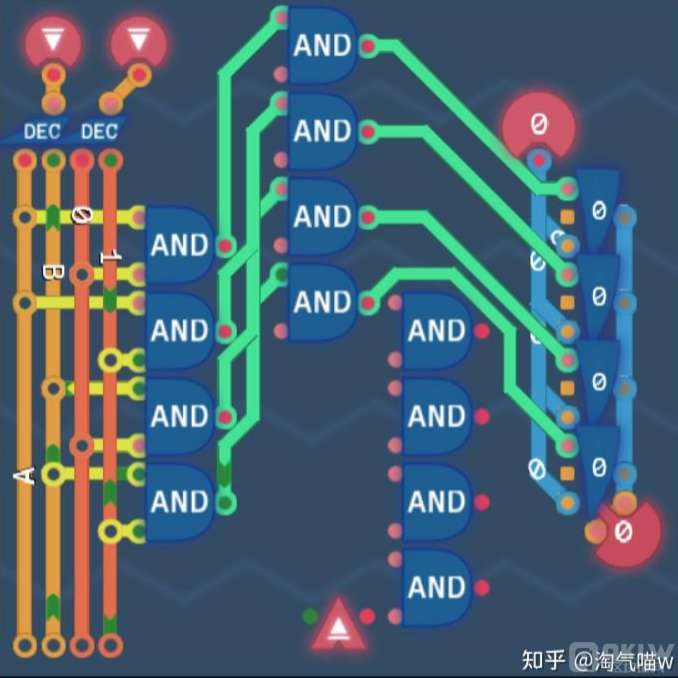

左边4个与门用于判断是否读取，我们先接入数据：
然后我们把输入1接进去，就相当于“如果收到读取的信号，就让信息通过”：

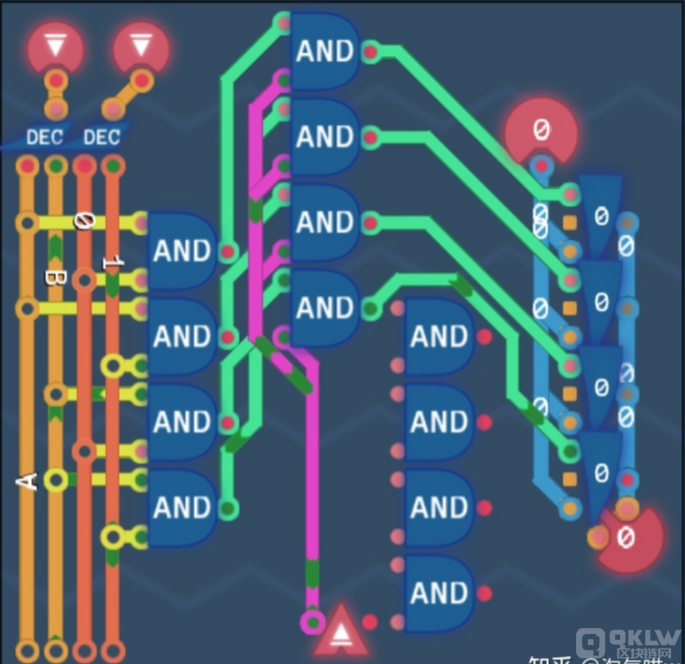

右边四个与门也类似，用于判断是否写入。先接入数据（我用的是深蓝色的线）：
将输入2接入到四个与门，就相当于“如果接收到要写入的信号，就让数据通过”：

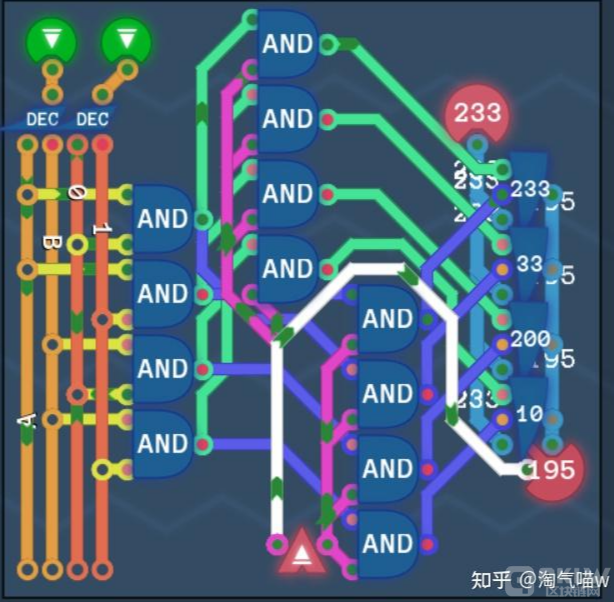

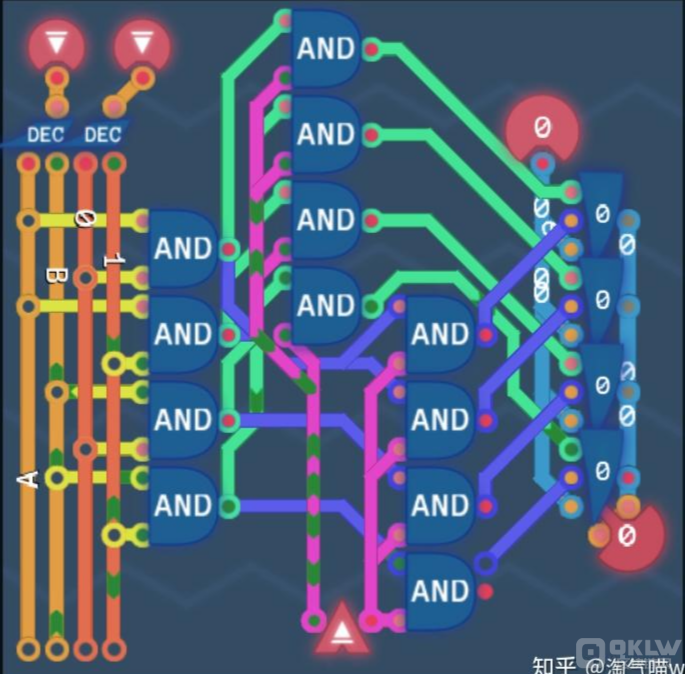

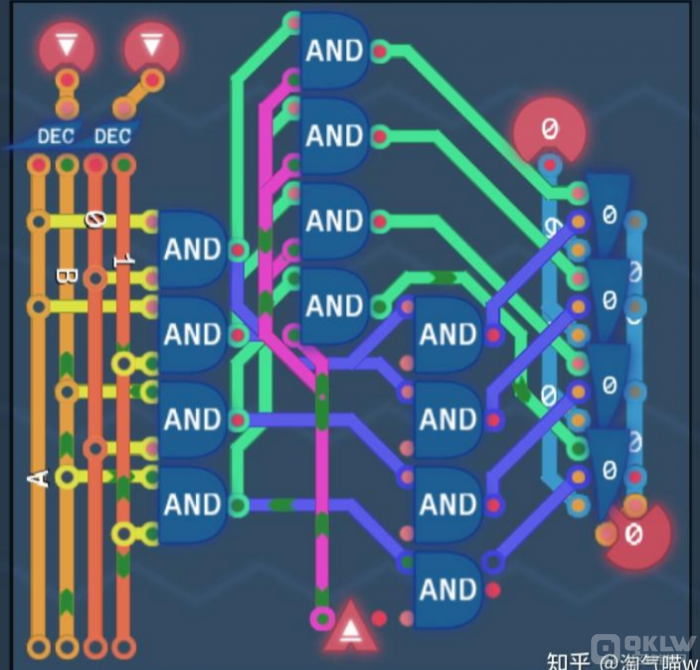

最后我们再来一条线（白线），将读取信号输入端和输出端开关连接。注意你很有可能没办法连接这条线，因为空间被填满了，你需要让其他东西“让开”。在移动其他元件时一定要将它的输入输出一起移动，不要导致断开和短路，如果出问题了可以按Ctrl+Z撤销操作。最后做出来是这样：

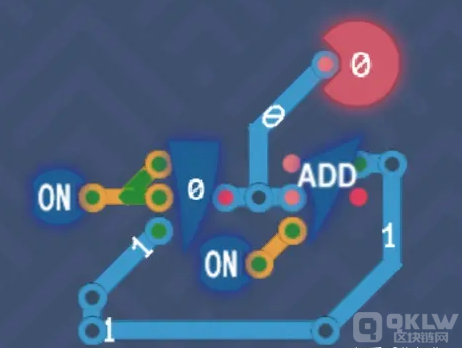

首先我们制作一个这样的结构：
现在我们来做数据覆盖。我们只需要用到一个选通器，选择让哪个数据覆盖到寄存器即可。注意不要弄错选通器的输入端口：
我们获得了8位计数器元件，其实就是我们本关制作的电路。它会每秒+1，直到有新的数据覆盖。
以下三章为《图灵完备 Turing Complete》游戏手把手教程（教程原创为知乎：淘气喵w，特此说明）
第一章：基础逻辑电路
第二章：算术运算和存储器
第三章：处理器架构
